Entgrat-/Frässtation für Zylinderköpfe
Referenzprojekt

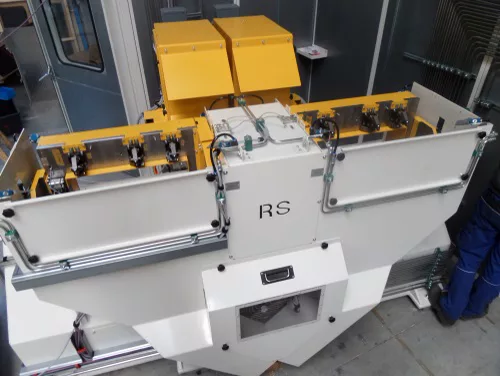

Das hier gezeigte Beispiel zeigt eine Doppel-Entgratstation für Zylinderköpfe mit zwei Drei-Achs-Fräseinheiten, die jeweils drei Fräsköpfe besitzen. Zusätzlich befinden sich die Gussteile auf einer Schwenkauflage, sodass an vier Seiten des Zylinderkopfes Entgratoperationen durchgeführt werden können.
Technische Daten
- Antriebsleistungen: je 12kW
- Gussteiltypen: Kurbelgehäuse, Zylinderköpfe, Fahrwerksteile und viele weitere
- Fräsoperationen: Aufbohren von Funktionsöffnungen, Entgraten von Rändern und viele weitere
- Fräseinheit: 2 Stück, dreiachsig verfahrbar mit je 3 Fräsern
- Gussteilaufnahme: 2 Stück, drehbar um 360°
- Automatisierungsgrad: vollautomatisiert
- Be-/Entladung: Roboter
- Kreislaufmaterialtransport: Leitbleche und Förderband
