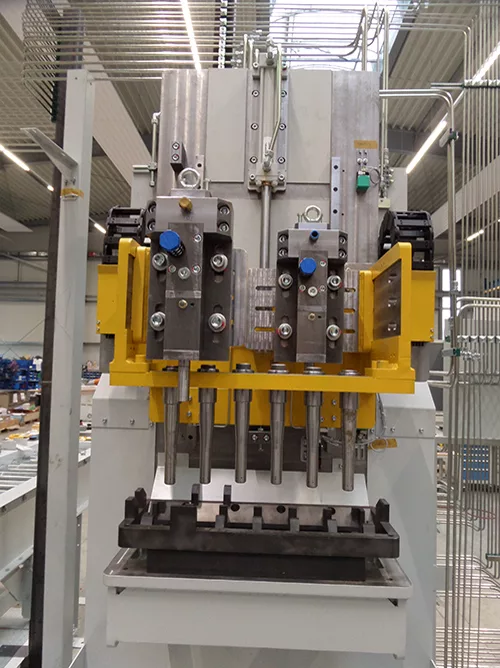

Nachentkern-Station mit integrierter Speiser-Auspresseinheit
Referenzprojekt
Das Referenzbeispiel zeigt eine Nachentkern-Station, die auf einer Auspressstation für Kurbelgehäuse-Speiser mit integriert ist.
Die Kombi-Station ist Teil einer vollautomatisierten Rohteil-Bearbeitungsanlage, die aus Entkernstationen, mehreren Sägestationen, Frässtationen sowie einer Reinigungsstation besteht. Insgesamt stehen zwei Hämmer für den Entkernprozess zur Verfügung.
Bilder
Technische Daten
- Gussteiltypen: Kurbelgehäuse (6 Zylinder)
- Schwingrichtung: vertikal
- Frequenz: 24 – 33 Hz
- Frequenzüberträger-Größen: RS 2000 7.1, RS 2000 6.1, RS 2000 4.2
- Hammerpositionierung: verfahrbar
- Werkstückspannung: nicht erforderlich
- Integration auf anderen Stationen: Ja
