Wärmerückgewinnung in der Folienproduktion
Referenzprojekt
Ausführungsbeispiel

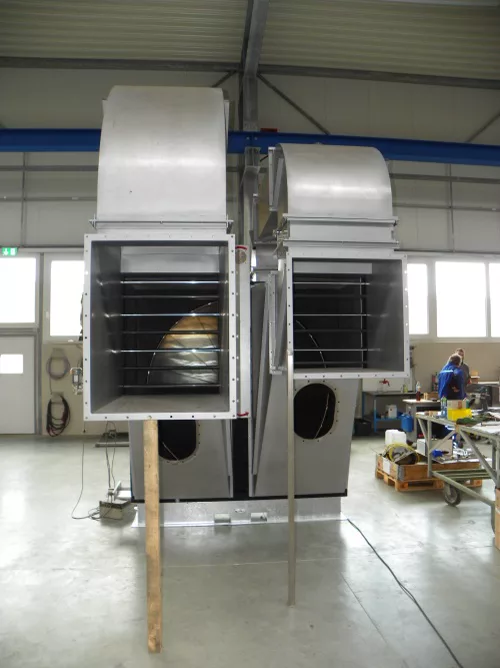

Wärmerückgewinnungsanlage, inkl. Bypass, mit Rotationswärmetauscher-Kassette: Typ ICM-I-1400 / D-X
Abmessungen Rotorkassette: L=2.250 x H=2.250 x T=500 mm
Benötigter Einbauraum Wärmerückgewinnungsanlage: L=3.000 x H=4.000 x T=4.950 mm (Rotorkassette, Konsole, Übergangsformteile, Reinigungslanze, Jalousiklappen, Bypasskanäle)
Leistungsdaten
Wärmeübertragung: 713 kW
Wirkungsgrad: 55 %
Abluft
- Luftmenge: 35.607 mB³H/h (Betrieb) / 20.126 Nm³/h / 21.600 m20³/h (bezogen auf 20 °C)
- Druckverlust: 128 Pa (bezogen auf 20 °C)
- Lufteintrittszustand Temperatur: 210 °C
- Luftaustrittszustand Temperatur: 111 °C
Zuluft
- Luftmenge: 29.609 mB³/h (Betrieb) / 20.126 Nm³/h / 21.600 m20³/h (bezogen auf 20 °C)
- Druckverlust: 128 Pa (bezogen auf 20 °C)
- Lufteintrittszustand Temperatur: 30 °C
- Luftaustrittszustand Temperatur: 129 °C
